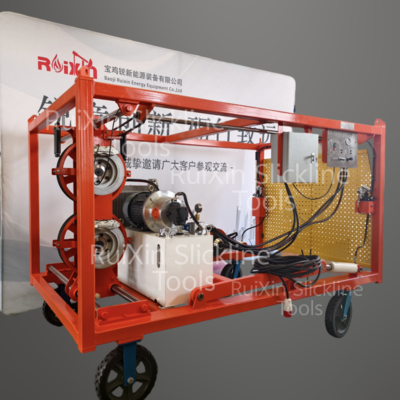

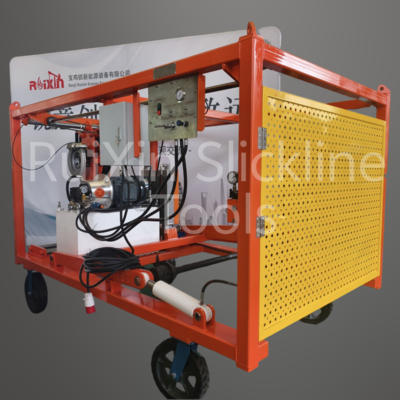

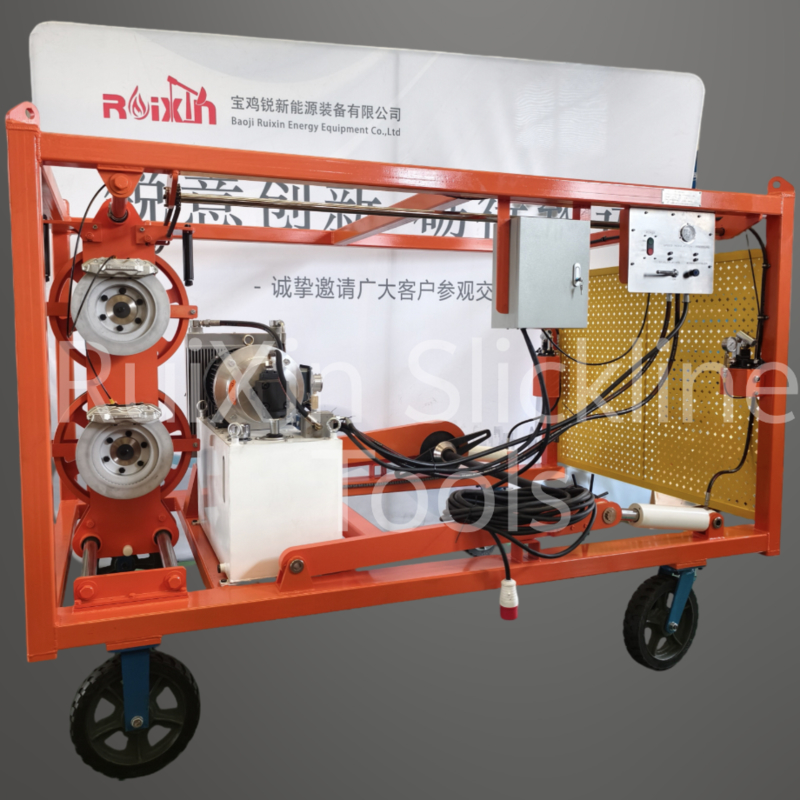

อุปกรณ์ควบคุมการม้วนสายไฮดรอลิกสากลสำหรับ Slickline

อุปกรณ์ควบคุมและม้วนสายไฮดรอลิกสากลสำหรับ Slickline  อุปกรณ์

บทนำ

เครื่องม้วนสายไฮดรอลิกคือระบบไฮดรอลิกที่ขับเคลื่อนมอเตอร์ไฮดรอลิก มอเตอร์ไฮดรอลิกส่งกำลังไปยังหัวจับผ่านโซ่ หัวจับขับเคลื่อนลูกกลิ้งให้หมุน และสายเคเบิล (หรือลวด) จะพันรอบลูกกลิ้งด้วยความเร็วสม่ำเสมอ อุปกรณ์นี้ทำจากโครงสร้างเหล็กโดยใช้แผงควบคุมการทำงานแบบรวมศูนย์ในเวลาเดียวกัน มีลักษณะเฉพาะคือมีความแข็งแรงสูงและใช้งานง่าย ติดตั้งยางรถยนต์ สามารถขับเคลื่อนบนพื้นดินและเบรกได้อย่างง่ายดาย

ข้อมูลจำเพาะ

อุปกรณ์นี้ประกอบด้วยโครง, ระบบไฮดรอลิก, มอเตอร์ไฮดรอลิก, ล้อนำเชือก, แผงควบคุมการทำงาน, เพลาส่งกำลัง, ดิสก์เบรก และส่วนประกอบหลักอื่นๆ

ขนาด                    2035×2035×2658 (มม.)

น้ำหนักรวม       2216 กก.

เหมาะสำหรับสายเคเบิลทุกชนิดที่มีขนาดระหว่าง 0.092" ถึง 5/16"

เส้นผ่านศูนย์กลางดรัมม้วนสายสูงสุด: φ1700 มม.

ใช้ได้กับความกว้างของดรัมม้วนสาย ≤1200 มม.

แรงดึงสายเคเบิลสูงสุดระหว่างดรัมขนส่งและระบบปรับความตึง (capstan): 200Ibs.

ปั๊ม/มอเตอร์ส่งกำลังไฮดรอลิก ล้อเหล็ก 500 มม. (เส้นผ่านศูนย์กลาง 20 นิ้ว)

ร่องทำงาน 6 ร่องบนล้อบน และ 5 ร่องทำงานบนล่าง

แรงดึงสายเคเบิลสูงสุดระหว่าง capstan และหน่วย wireline: 3000Ibs.

แหล่งจ่ายไฟภายนอก 380v-440v /50-60Hz อินพุตไฟ 3 เฟส

อุปกรณ์สามารถปรับแต่งได้ตามความต้องการของลูกค้า

หมายเหตุ:

การกำหนดค่ามาตรฐานสามารถทำงานได้ในอุณหภูมิ -10 องศาเซลเซียส ถึง +50 องศาเซลเซียส ช่องใส่รถยก

จุดยึดในตัวในเฟรม

ผลิตจากโครงสร้างเหล็ก

การออกแบบปลายเปิดเพื่อติดตั้งหรือถอดดรัมมาตรฐานทั้งหมดได้อย่างง่ายดายโดยใช้ลูกสูบไฮดรอลิกแบบแมนนวล

แขนรองรับระบบปรับความตึง (capstan) แบบคงที่

◆เกี่ยวกับ Baoji RuiXin Slickline Tools

Baoji Ruixin Energy Equipment Co., Ltd. ก่อตั้งขึ้นในปี 2012 เป็นองค์กรวิจัยและพัฒนาเทคโนโลยีที่ได้รับการรับรองระบบ IS0: 9001-2015 และ API Q1 ซึ่งเชี่ยวชาญด้านการออกแบบและผลิตเครื่องมือลวดเหล็ก เคเบิล และท่อขด ด้วยความสามารถในการวิจัยและพัฒนาผลิตภัณฑ์ใหม่ที่แข็งแกร่ง ได้รับใบรับรองสิทธิบัตรแบบอรรถประโยชน์ระดับชาติ 12 ฉบับ และใบรับรองสิทธิบัตรการประดิษฐ์ 1 ฉบับ ดำเนินโครงการวิจัยทางวิทยาศาสตร์ระดับจังหวัดและระดับจังหวัดสองโครงการ ผลิตภัณฑ์ของเราประกอบด้วยอุปกรณ์ป้องกันการระเบิดของหัวบ่อน้ำมัน wireline, เครื่องมือใต้ดิน wireline และเครื่องมือใต้ดินท่อขด ปัจจุบัน เราได้จัดหาอุปกรณ์ระดับมืออาชีพและการสนับสนุนทางเทคนิคให้กับบริษัทให้บริการบ่อน้ำมันมากกว่า 50 แห่งในภูมิภาคต่างๆ ทั้งในและต่างประเทศ

◆ระบบควบคุมคุณภาพอย่างเข้มงวด

เครื่องมือทำงานลวดเหล็กได้รับการรับรองโดย API และการผลิตทั้งหมดเป็นไปตามระบบ API อย่างเคร่งครัด รวมถึงการจัดการควบคุมคุณภาพ การจัดการสิ่งแวดล้อม และการจัดการอาชีวอนามัยและความปลอดภัย สำหรับเครื่องมือทำงานลวดแต่ละชิ้นและแต่ละส่วน เราได้ทำการตรวจสอบย้อนกลับตั้งแต่การใช้วัตถุดิบ กระบวนการผลิต ไปจนถึงการจัดส่งผลิตภัณฑ์

◆การทำงานหนัก บริการหลังการขาย

การแลกเปลี่ยนคำแนะนำทางเทคนิคในสถานที่ซึ่งกันและกัน บุคลากรด้านการขายและเทคนิคของเราสื่อสารกับวิศวกรแนวหน้าและผู้เชี่ยวชาญด้านเทคนิคในสถานที่ทำงานได้เป็นอย่างดี และแก้ไขปัญหาทางเทคนิค เช่น การเลือกวัสดุ การเพิ่มประสิทธิภาพโครงสร้างการซีล และการจัดการอุบัติเหตุในสภาพแวดล้อมที่ซับซ้อน และดำเนินการแลกเปลี่ยนทางเทคนิคและความร่วมมือที่เป็นมิตรมากมาย เราได้ทำงานบริการหลังการขายผลิตภัณฑ์ที่ดีสำหรับลูกค้า และเราให้บริการที่น่าพอใจแก่ลูกค้ามากขึ้น เราขอขอบคุณลูกค้ามากขึ้นเรื่อยๆ สำหรับการสนับสนุนและความไว้วางใจ ในอนาคต เราจะทำได้ดีกว่านี้

ยินดีต้อนรับสู่การติดต่อเราได้ตลอดเวลา
